Einführung

Herzlich willkommen zur detaillierten Einbauanleitung für die ThermoQuant Heizung – eine innovative, umweltfreundliche Heiztechnologie, die einfach zu installieren ist und eine hohe Effizienz bietet. Diese Anleitung führt Sie Schritt für Schritt durch den gesamten Installationsprozess, von der Standortwahl bis zur Inbetriebnahme. Beachten Sie, dass die Selbstmontage der Heizelemente möglich ist, jedoch der Anschluss der Steuerungseinheit zwingend von einem Elektriker durchgeführt werden muss. Durch sorgfältige Planung und Einhaltung der Sicherheitsvorkehrungen gewährleisten Sie eine optimale Funktion Ihrer ThermoQuant Heizung als zuverlässige und nachhaltige Wärmequelle.

Sicherheitsmaßnahmen

Vor der Installation der ThermoQuant Heizung müssen die folgenden Sicherheitsmaßnahmen beachtet werden:

Stromversorgung trennen Schalten Sie die Stromversorgung des Installationsbereichs vollständig ab, um das Risiko eines elektrischen Schlags auszuschließen.

Geeignete Schutzkleidung tragen Verwenden Sie isolierte Handschuhe, Schutzbrille und gegebenenfalls Sicherheitsschuhe, um Verletzungen vorzubeugen.

Montageanleitung lesen Lesen Sie diese Anleitung vollständig und verstehen Sie sie, bevor Sie mit der Installation beginnen.

Werkzeuge und Materialien vorbereiten Stellen Sie sicher, dass alle benötigten Werkzeuge und Materialien in Reichweite sind, um Unterbrechungen während der Montage zu vermeiden.

Benötigte Werkzeuge und Materialien

Schraubendreher: Kreuz-, Schlitz- und Torx-Varianten.

Bohrmaschine: Mit passenden Bohrern für Wand- oder Deckenmontage.

Maßband: Zum genauen Messen der Montagepunkte.

Wasserwaage: Für die exakte Ausrichtung der Module.

Isolierband: Für sichere Kabelverbindungen.

Kabel: Zur Verbindung der Module mit der Steuerungseinheit.

ThermoQuant Heizmodule: Die zentralen Heizelemente des Systems.

Optional: Dämmplatten: Zum Auffüllen der Leerflächen zwischen den Modulen.

Steuerungseinheit: Für die Regelung und Kontrolle der Heizung.

Montagematerial: Schrauben, Dübel, Schrumpfschlauch, Quetschverbinder etc.

Heißluftföhn: Zum Schrumpfen von Schrumpfschläuchen.

Schritt-für-Schritt-Anleitung

1. Standortwahl 1.1 Auswahl der Installationsorte: Wählen Sie trockene, gut belüftete Orte aus, um optimale Wärmeverteilung und Langlebigkeit der Module zu gewährleisten. 1.2 Markierung der Montagepunkte: Markieren Sie die Montagepunkte gemäß Verlegeplan. Beachten Sie empfohlene Abstände und Höhen.
2. Vorbereitung der Montagefläche 2.1 Reinigung: Entfernen Sie Staub und Schmutz von der Fläche. 2.2 Exakte Positionierung: Kontrollieren Sie mit Maßband und Wasserwaage die Genauigkeit der Markierungen.
3. Montage der Module 3.1 Bohren der Befestigungslöcher: Bohren Sie sechs Löcher pro Modul, jeweils an den Kanten und in der Mitte. Vermeiden Sie Bohrungen in Leiterbahnen. 3.2 Befestigung: Montieren Sie die Module mit Schrauben und Dübeln an Wand oder Decke. 3.3 Stabilitätsprüfung: Überprüfen Sie die feste Montage der Module.

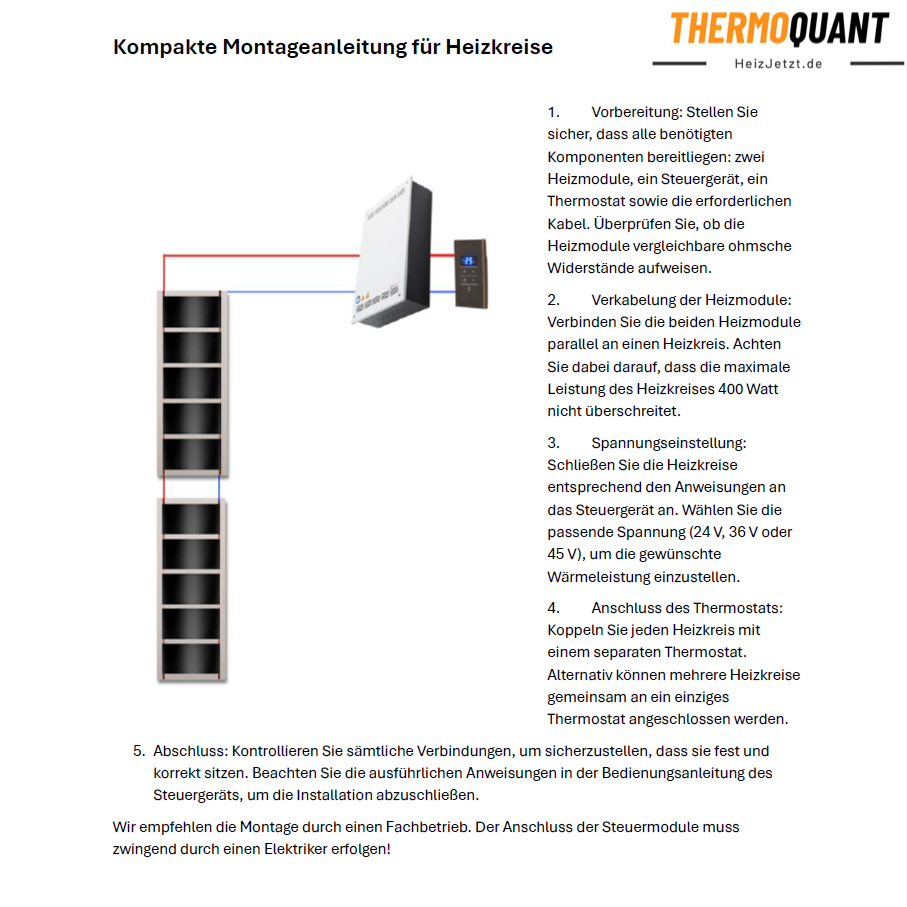

4. Verkabelung 4.1 Modulverbindung: Verbinden Sie zwei passende Module miteinander und führen Sie die Kabel zur Steuerungseinheit. 4.2 Kabelsicherung: Nutzen Sie Isolierband und Schrumpfschläuche zur sicheren Kabelverlegung.
5. Anschluss des Thermostats 5.1 Installation: Montieren Sie das Thermostat an einem geeigneten Standort. 5.2 Verbindung: Schließen Sie das Thermostat an die Steuerungseinheit an.
6. Anschluss der Steuerungseinheit (nur durch Elektriker!) 6.1 Platzierung: Installieren Sie die Einheit in der Nähe des Stromverteilerkastens oder eines geschützten Bereichs. 6.2 Verkabelung: Schließen Sie die Module gemäß den Voltangaben (24V, 36V, 45V) an. 6.3 Verbindungsprüfung: Kontrollieren Sie die Anschlüsse auf Sicherheit und Funktionalität.
7. Prüfung 7.1 Elektrische Prüfung: Überprüfen Sie alle Verbindungen mit einem Strommessgerät auf Kurzschlüsse oder Fehler.
8. Auffüllen der Leerflächen 8.1 Dämmplatten einsetzen: Füllen Sie die Zwischenräume mit Dämmplatten und befestigen Sie diese mit Schrauben. 8.2 Verputzen und Verspachteln (optional): Nutzen Sie Spachtelmasse und Putz für eine ästhetisch ansprechende Oberfläche.

Wichtige Hinweise

Der Anschluss der Steuerungseinheit muss von einem Elektriker erfolgen.

Arbeiten Sie bei Raumtemperaturen zwischen 10°C und 25°C.

Achten Sie auf ausreichende Belüftung während der Trocknungsphasen.

Sollte die Montage nicht nach den Richtlinien erfolgen, entfällt jegliche Haftung für Schäden oder Funktionsbeeinträchtigungen. Mit der korrekten Umsetzung dieser Anleitung stellen Sie sicher, dass Ihre ThermoQuant Heizung effizient und sicher betrieben wird. Wir empfehlen immer die Montage durch einen Fachbetrieb!
